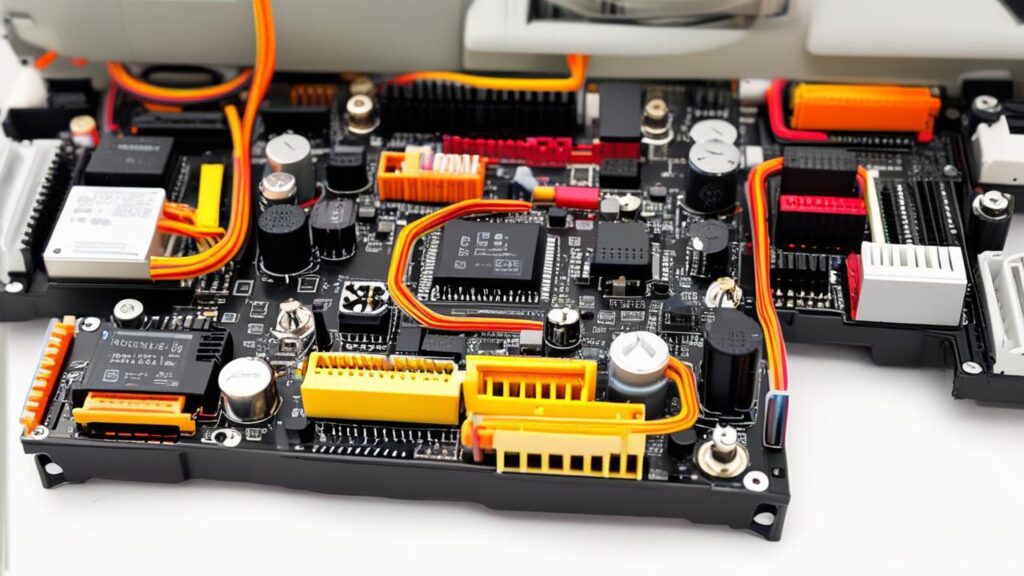

在智能手机、笔记本电脑、智能家居设备乃至复杂的医疗仪器内部，都藏着一个默默无闻却至关重要的部件——电源板。它扮演着“能量转换与分配中心”的角色，负责将来自插座或电池的“粗犷”电能，精准、干净、可靠地转换成设备内部各种芯片和元器件所需的“精细”电能。随着电子设备日益复杂、轻薄化，对这块“能量基石”的要求也水涨船高，主要体现在三大核心挑战上：
挑战一：抗干扰
- 无处不在的“电噪音”： 想象一下在一个嘈杂的集市里想听清对方说话有多难。现代电子设备的环境同样“喧闹”：设备自身高速开关的电路（如CPU、GPU）、外部的无线信号（Wi-Fi, 蓝牙, 手机基站）、甚至邻近的其他电器，都会产生无形的电磁干扰（EMI）。这些干扰就像“电噪音”，如果混入纯净的电源线，轻则导致屏幕闪烁、音频杂音、数据错误，重则直接让设备死机或损坏敏感元件。
- 工程师的“降噪”工具箱：
- “电磁屏障”——接地层： 在电路板内部铺设大面积的铜层，就像一层“电磁海绵”，能有效吸收和疏导杂散的干扰电流，提供一个稳定的电压参考点。
- “噪音过滤器”——滤波器： 利用特殊设计的电感（扼流圈）和电容组合（如π型滤波器、LC滤波器），构成精密的“筛网”。电感擅长阻挡高频干扰，电容则负责吸收和旁路这些噪音，让直流电更纯净。
- “瞬态保镖”——瞬态抑制器件： 像TVS二极管（瞬态电压抑制二极管）或压敏电阻，专门对付突然的、破坏性的高电压冲击（如雷击感应、插拔插头时的浪涌）。
- 布局与走线艺术： 精心安排元件位置和电源走线路径，减少干扰源（如开关电源）与敏感电路（如模拟信号、时钟）之间的“串扰”。
挑战二：小型化
- 空间是奢侈品： 追求更轻、更薄、功能更强的设备，留给电源板的空间被极致压缩。它必须在“方寸之地”完成复杂的能量转换和管理任务。
- 微缩世界的工程智慧：
- “高度集成”的芯片： 采用电源管理集成电路（PMIC），将原本需要多个分立元件才能实现的功能（如电压转换、稳压、保护）集成到一颗小小的芯片中，大大节省空间。
- “微型化”的元件： 广泛使用表面贴装器件（SMD），如米粒甚至沙粒大小的电阻、电容、电感。它们可以被高精度自动贴片机精密地“种”在电路板上，实现极高的元件密度。
- “高频瘦身”术： 利用高频开关技术（开关频率可达数百kHz甚至MHz）。更高的开关频率意味着变压器和电感这些原本体积庞大的储能元件，可以用更小的磁芯和更少的线圈匝数实现，从而实现显著的体积缩减。
- “立体空间”利用： 采用灌封胶或特殊结构设计，不仅保护娇贵的元件免受振动、潮湿影响，还能更有效地利用电路板的垂直空间进行紧凑堆叠，优化散热。
终极目标：稳定的电源供电系统
- “稳”字当头： 抗干扰和小型化的所有努力，最终都是为了实现同一个核心目标——提供极其稳定的输出电压和电流。无论输入电压如何波动（如市电不稳），无论设备负载如何瞬间变化（如CPU从待机突然满负荷运行），无论环境温度如何升降，电源板都必须持续输出精准、纹波极小的电能。
- “稳”的意义： 这是整个电子设备可靠运行的基石。CPU需要稳定的电压才能精确运算；内存、闪存需要干净的电源才能可靠存储数据；模拟电路（如音频、传感器）对电源噪声极其敏感，稳定的电源是保证信号保真度的关键。任何电压的微小波动或噪声干扰，都可能导致系统不稳定、性能下降、甚至永久性损坏。
三新电气有着40多年电源板的设计制造的经验，为各行业的客户提供高性能、高可靠性的电源解决方案。如您有这方面的需求可以联系我们。
